Ce sunt inserțiile de strunjire pozitive și negative?

Când vine vorba de prelucrare, inserția de strunjire potrivită poate face o lume de diferență în ceea ce privește eficiența și precizia. Dar știați că nu toate inserturile sunt create egale? În acest articol, ne vom scufunda adânc în lumea inserțiilor de strunjire, concentrându-ne în special pe diferența dintre inserțiile pozitive și negative. Indiferent dacă prelucrați materiale moi sau abordați metale mai dure, înțelegerea acestor tipuri de plăcuțe vă va ajuta să vă optimizați operațiunile și să prelungiți durata de viață a sculei! Continuați să citiți pentru a descoperi care tip este cel mai bun pentru munca dvs.!

Ce sunt inserțiile de strunjire?

Inserții de strunjiresunt scule de tăiere mici, înlocuibile, utilizate în mașinile-unelte CNC pentru operațiuni de strunjire. Montate pe un suport de scule, aceste inserții sunt componente critice pentru tăierea, modelarea sau finisarea materialelor precum metalul, plasticul sau lemnul. Capacitatea lor de a rezista la viteze mari și la temperaturi extreme este esențială pentru prelucrarea precisă și eficientă.

Definiție și scop

Inserțiile de strunjire sunt scule de tăiere montate pe un suport de scule pentru operațiuni de strunjire. Se rotesc pentru a îndepărta materialul din piesa de prelucrat. Indiferent dacă sunt orientate, rotite sau plictisite, aceste inserții sunt ideale pentru a obține tăieturi fine și precise.

Tipuri de inserturi de strunjire pe baza materialului

Inserțiile sunt disponibile în diferite grade, fiecare potrivită pentru diferite sarcini de prelucrare:

Carbură: plăcuțele din carbură sunt cunoscute pentru duritatea și rezistența la uzură, ceea ce le face ideale pentru prelucrarea de uz general-.

Ceramica: sunt potrivite-pentru tăierea cu viteză mare-, în special atunci când se prelucrează materiale mai dure.

CBN și PCD: utilizate pentru materiale superdure, cum ar fi oțel și fontă.

Ce este o inserție pozitivă de strunjire cu greble?

Unghiul de greblare al unei inserții de strunjire pozitivă este înclinat departe de piesa de prelucrat, ceea ce o face mai potrivită pentru tăieri ușoare și suprafețe netede. Geometria pozitivă reduce forțele de tăiere, facilitând prelucrarea materialelor mai moi, minimizând în același timp stresul sculei.

Unghiul de greblare și geometria

Plăcuțele de strunjire pozitivă au unghiul de greblare îndreptat departe de piesa de prelucrat, reducând forțele de tăiere. Această geometrie îmbunătățește fluxul de așchii și reduce acumularea de căldură în timpul prelucrării, ceea ce este deosebit de important pentru materialele mai moi, cum ar fi aluminiul și materialele plastice.

Avantajele și dezavantajele inserțiilor de strunjire pozitivă

Avantaje:

Reduceți forța de tăiere, faceți procesarea mai lină și reduceți sarcina mașinii-unelte.

Evacuare îmbunătățită a așchiilor, tăieturi mai curate și finisare mai netedă a suprafeței.

Durată de viață mai lungă a sculei datorită uzurii și căldurii reduse.

Neajuns:

Inserțiile de strunjire pozitivă sunt potrivite pentru materiale mai moi, cum ar fi aluminiul și materialele plastice, dar nu sunt potrivite pentru materiale dure și pot duce cu ușurință la o uzură crescută a sculei.

Deși lama cu unghi de greblare pozitivă este potrivită pentru tăierea ușoară, are o stabilitate slabă și este predispusă la vibrații în timpul tăierii grele, afectând precizia prelucrării.

În cazul prelucrării cu sarcini grele-, plăcuțele de strunjire pozitivă au durabilitate slabă și necesită înlocuire mai frecventă, crescând costurile de producție.

Datorită forței scăzute de tăiere, căldura din procesul de tăiere este ușor de concentrat, ceea ce poate duce la o calitate instabilă a suprafeței piesei de prelucrat.

Aplicații comune

Plăcile de strunjire pozitivă sunt ideale pentru prelucrarea metalelor neferoase, materialelor plastice și a altor materiale moi. Sunt bine-potrivite pentru operațiuni ușoare de tăiere, finisare și aplicații care necesită un finisaj de suprafață de-înaltă calitate.

Ce este o inserție negativă de strunjire cu greble?

Marginea unei inserții de strunjire negativă este înclinată spre piesa de prelucrat, generând forțe de tăiere mai mari. Această geometrie face inserțiile negative mai potrivite pentru sarcinile de prelucrare solicitante în care stabilitatea și rezistența sunt cruciale. Plăcile cu greble negative excelează în prelucrarea-pentru sarcini grele și sunt adesea folosite pentru a tăia materiale mai dure, oferind o soluție de tăiere mai rigidă.

Unghiul de greblare și geometria

Caracteristica distinctivă a inserțiilor cu greble negative este unghiul la care marginile lor tăietoare se înclină spre piesa de prelucrat. Acest lucru generează forțe de tăiere mai mari, îmbunătățind capacitatea sculei de a manipula materiale mai dure și mai abrazive. Această geometrie reduce, de asemenea, riscul de deformare a sculei și oferă o stabilitate mai mare în timpul tăierilor adânci sau grele. Aceasta înseamnă un control mai mare asupra procesului de prelucrare, în special atunci când lucrați cu materiale dificile.

Avantajele și dezavantajele inserțiilor negative de strunjire cu greble

Avantaje:

Stabilitate mai mare: pot rezista la forțe de tăiere mai mari și sunt ideale pentru tăieri adânci sau brute.

Rigiditate mai mare: Acest design asigură că inserția rămâne în siguranță în poziție chiar și în timpul prelucrărilor solicitante.

Durată de viață mai lungă a sculei: aceste inserții sunt mai durabile în condiții de-solicitare ridicată și sunt ideale pentru prelucrarea materialelor mai dure, cum ar fi oțelul și fonta.

Mai potrivit pentru tăierea întreruptă: forma sa canelurată poate rezista la impact, ceea ce este foarte potrivit pentru tăierea materialelor cu duritate inconsecventă sau prelucrarea piesei turnate.
Dezavantaje:
Forță de tăiere mare: Forța de tăiere a inserțiilor cu unghi negativ de greblare este mare, ceea ce poate genera cu ușurință sarcini mari pe mașină și unealtă.

Generează mai multă căldură: Datorită forțelor mari de tăiere, inserțiile cu unghi negativ de greblare tind să genereze căldură excesivă în timpul prelucrării, ceea ce duce la uzura accelerată a sculei.

Calitate slabă a suprafeței: inserțiile negative cu unghi de greblare pot cauza o suprafață aspră a piesei de prelucrat în timpul tăierii ușoare și nu sunt potrivite pentru prelucrarea fină.

Stabilitate mai puternică, dar mai scumpă: Deși are o stabilitate bună, prețul este mai mare, ceea ce crește costul de utilizare.

Aplicații comune

Plăcile de strunjire negative sunt utilizate în mod obișnuit pentru prelucrarea metalelor dure, cum ar fi oțel, fontă și aliaje-la temperaturi ridicate. Ele excelează la degroșare, tăiere adâncă și îndepărtarea rapidă a unor cantități mari de material. Aceste inserții sunt ideale pentru aplicații precum strunjirea, frezarea frontală și alezarea, unde durabilitatea și stabilitatea ridicată sunt cruciale.

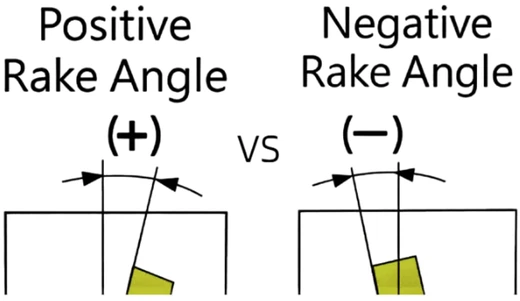

Comparația inserțiilor de strunjire pozitive și negative

Când selectați inserții de strunjire cu greble pozitive și negative, este esențial să înțelegeți cum se compară acestea în ceea ce privește forțele de așchiere, durata de viață a sculei, compatibilitatea materialului și rentabilitatea-costului. Să le analizăm în detaliu.

Forțele de tăiere și stabilitatea sculei

Inserțiile cu greble pozitive generează mai puțină forță de tăiere și sunt ideale pentru tăieturi ușoare și materiale mai moi. Sunt mai prietenoase cu mașinile-unelte și oferă un finisaj mai bun al suprafeței. Pe de altă parte, inserțiile cu greble negative pot rezista la forțe de așchiere mai mari și oferă o stabilitate mai mare în timpul tăierilor mai adânci și mai aspre, în special la prelucrarea materialelor mai dure.

Durata de viață a sculei și rezistența la uzură

La prelucrarea materialelor dure, cum ar fi oțelul și fonta, inserțiile negative cu greble oferă, în general, o rezistență mai bună la uzură și o durată de viață mai lungă a sculei. Deși inserțiile cu greble pozitive sunt potrivite-pentru prelucrarea materialelor moi, ele se uzează mai repede la sarcini grele. Prin urmare, dacă prelucrați materiale mai dure, o inserție negativă cu greble vă poate economisi mai mult pe termen lung.

Performanța diferitelor materiale

Inserțiile cu greble pozitive excelează la prelucrarea materialelor mai moi, cum ar fi aluminiul și materialele plastice, care necesită o forță de tăiere mai mică și o tăiere mai curată. Inserțiile cu greble negative sunt mai potrivite pentru prelucrarea metalelor mai dure, deoarece stabilitatea și rezistența la uzură le fac ideale pentru prelucrarea-pentru sarcini grele.

Cost{0}}eficiență și întreținere

Plăcile cu greble pozitive sunt rentabile în prelucrările ușoare, în timp ce plăcile cu greble negative oferă o valoare mai mare la prelucrarea grea, mai ales când sunt luate în considerare durata de viață și stabilitatea sculei. Cu toate acestea, costul inițial mai mare al inserțiilor cu greble negative este compensat de durata de viață mai lungă a acestora în aplicații mai solicitante.

Alegeți inserția de strunjire care se potrivește nevoilor dumneavoastră

Selectarea plăcuței de strunjire potrivite pentru nevoile dumneavoastră specifice de prelucrare este crucială pentru optimizarea performanței și extinderea duratei de viață a sculei. Următoarele îndrumări vă pot ajuta să luați cea mai bună decizie.

Factori cheie de luat în considerare

Înainte de a alege o lamă, luați în considerare acești factori cheie:

Duritatea materialului: Materialele mai moi, cum ar fi aluminiul, necesită o inserție cu unghi pozitiv, în timp ce metalele mai dure, cum ar fi oțelul, necesită o inserție cu unghi negativ pentru o mai bună stabilitate.

Condiții de tăiere: Tăierea ușoară și prelucrarea fină sunt cele mai potrivite pentru inserțiile cu unghi de greblare pozitive, în timp ce tăierea adâncă sau tăierea brută beneficiază de rigiditatea inserțiilor cu unghi de greblare negativ.

Viteze de tăiere și viteze de avans: Vitezele și vitezele de avans mai mari necesită adesea durabilitatea și rezistența inserțiilor cu greble negative.

Cum să alegeți cea mai bună lamă pentru aplicația dvs

Pentru a selecta cea mai bună inserție, potriviți materialul și condițiile de tăiere cu tipul de inserție. Pentru materiale mai moi sau operațiuni de finisare, alegeți o inserție pozitivă. Pentru aplicații cu-încărcări grele, cu solicitare ridicată-care implică materiale dure, alegeți o inserție negativă. Când selectați o inserție, evaluați întotdeauna durata de viață a sculei, stabilitatea și forțele de așchiere.

Studii de caz și exemple de aplicații practice

În industria auto, inserțiile negative cu greble sunt folosite pentru prelucrarea componentelor din fontă ale motorului, unde stabilitatea este primordială. În schimb, inserțiile cu greble pozitive sunt adesea folosite în industria aerospațială pentru a prelucra aliaje mai moi pentru un finisaj curat al suprafeței și performanță la viteză mare-. Alegerea insertului potrivit poate îmbunătăți semnificativ eficiența și rentabilitatea-în aceste industrii.

Înţelegere

Diferențele dintre plăcuțele de strunjire pozitive și negative sunt cruciale pentru optimizarea procesului de prelucrare CNC. Alegerea plăcuței potrivite pentru materialul și condițiile specifice de tăiere poate prelungi durata de viață a sculei, poate reduce costurile și poate obține rezultate mai bune. Indiferent dacă prelucrați materiale moi sau dure, există o inserție care se potrivește nevoilor dumneavoastră. Deci, data viitoare când alegeți o inserție de strunjire, asigurați-vă că cântăriți avantajele și dezavantajele fiecărui tip!
