Găurire de localizare vs exercițiu central: diferențe cheie

De ce burghiul meu încă merge chiar și după ce am centrat-gaura? Am auzit asta de mai multe ori decât pot număra! Răspunsul scurt: un burghiu central și un burghiu de reper nu sunt construite pentru aceeași muncă. Amestecați-le și veți schimba acuratețea cu sfaturi rupte și timp de ciclu pierdut. În acest ghid, vom face simplu, o regulă de decizie rapidă, un tabel de diferențe, un unghi-cheat sheet și o hartă de depanare, astfel încât să puteți începe găurile curat la frezarea CNC sau să creați găuri centrale adecvate pe un strung.

Înțelegerea exercițiilor de localizare

Un burghiu cu punct este un instrument special-construit pe care îl utilizați pentru a începe găurile cu precizie, în special la morile CNC și centrele de prelucrare, unde poziția găurilor contează. Gândiți-vă la asta ca la polița dvs. de asigurare împotriva uzurii forajului, a vârfurilor de foraj ciobite și a locației inconsecvente a găurilor. Spre deosebire de un burghiu central, un burghiu de localizare este proiectat special pentru pornirea de precizie a găurii-, nu pentru crearea unui scaun central pentru strung.

Care sunt funcțiile unui burghiu de localizare?

Un exercițiu de localizare face în principal trei lucruri pentru tine:

Creați un scaun de pornire precis pentru un burghiu elicoidal
Formând un buzunar conic scurt și rigid, ajută următoarea dvs. forță să se angajeze uniform, mai degrabă decât să patineze pe suprafață.

Reduceți drumul de foraj și îmbunătățiți poziția adevărată
Acest lucru este esențial atunci când piesa dvs. are toleranțe de poziție strânse sau când găuriți modele de găuri care trebuie să se potrivească cu componentele de împerechere.

Stabilizați intrarea și protejați vârful de foraj
Un loc bun îmbunătățește condițiile de contact, astfel încât burghiul să nu se prindă la intrare, ajutându-vă să evitați ciobirea prematură, în special în materialele mai dure.

De ce este crucial în pregătirea prelucrarii?

Localizarea devine deosebit de importantă atunci când configurația dvs. face ca pornirea-să fie instabilă. Veți beneficia cel mai mult atunci când:

Găuriți pe suprafețe curbate, înclinate sau neuniforme.

Utilizați burghie mai lungi, unde micile erori de intrare devin probleme mari de aliniere.

Prelucrați materiale mai dure sau mai gomose în care vârful găuritului tinde să rătăcească sau să se întindă.

Aveți nevoie de rezultate consistente în producția de-volum mare.

Pe scurt, burghiul de localizare vă ajută să blocați locația găurii înainte ca burghiul principal să atingă vreodată piesa, scutindu-vă de reprelucrare, deșeuri și timpul de ciclu pierdut.

Caracteristicile cheie ale unui burghiu de reper

Burghiile de reper sunt optimizate pentru rigiditate și intrare curată:

De obicei, au o lungime scurtă a flautului și un corp robust, ceea ce le face mai stabile decât burghiile lungi și subțiri.

Ele vin în unghiuri comune, cum ar fi 90 de grade, 120 de grade și 142 de grade, iar potrivirea unghiurilor contează. De regulă, unghiul dvs. de găurire de localizare ar trebui să fie egal sau mai mare decât unghiul gurii de găurire.

Multe sunt disponibile în carbură sau HSS, carbura oferind o rigiditate mai mare și rezistență la uzură atunci când mașina și dispozitivul de fixare sunt stabile.

Dacă vă pasă de locația găurii, de durata de viață a sculei și de repetabilitate, o burghie de găurire este unul dintre cei mai valoroși primii pași pe care îi puteți adăuga la procesul dvs. de găurire.

Înțelegerea exercițiilor de centru

Un burghiu central este un instrument mic, dar esențial, pe care îl utilizați pentru a crea o gaură centrală, un punct de plecare cu formă precisă care ajută celelalte operațiuni de prelucrare să rămână stabile și precise. Sarcina sa principală nu este forarea obișnuită. În schimb, este vorba despre pregătire și control: oferind piesei dvs. de prelucrat un punct de referință de încredere înainte de a trece la strunjire, găurire sau alte operații.

Care sunt funcțiile unui burghiu central?

Un burghiu central îndeplinește de obicei trei funcții cheie:

Creați o gaură centrală adevărată pentru suportul strungului

Dacă intenționați să întoarceți o piesă între centre, conul de 60 de grade realizat de un burghiu de centrare oferă locul pentru centrul activ/mort în contrapunctul dumneavoastră. Acest lucru reduce deformarea și vă ajută să mențineți concentricitatea.

Furnizați un punct de pornire ghidat

Puteți să-l utilizați pentru a crea o teșitură de pornire mică, dar nu este cea mai bună alegere pentru reperarea CNC generală, deoarece geometria este diferită de cea a majorității burghiilor elicoidal.

Îmbunătățiți repetabilitatea setării

Orificiul central poate acționa ca o caracteristică de referință pentru re-strângerea sau răsturnarea unei piese, ajutându-vă să mențineți alinierea consistentă.

De ce este crucial în pregătirea prelucrarii?

Când prelucrați arbori lungi, piese subțiri sau orice lucrare care necesită suport pentru contrapunctură, burghiul central devine un instrument de fundație. Fără o gaură centrală adecvată:

Piesa dumneavoastră se poate îndoi sau clănâi în timpul strunjirii, finisarea suprafeței poate avea de suferit.

Și puteți pierde acuratețea dimensională, pe măsură ce forțele de tăiere împing piesa în-centru.

O gaură centrală bună vă ajută, de asemenea, să controlați curățarea și îmbunătățește stabilitatea în timpul tăierilor mai grele, mai ales atunci când piesa are un raport mare{0}}la{1}}diametru.

Caracteristicile cheie ale unui burghiu central

Ceea ce face un burghiu central unic este geometria sa:

Unghiul de 60 de grade inclus formează locul corect pentru centrele de strung.

Are o secțiune de tăiere scurtă, rigidă, care îl ajută să taie cu precizie.

De obicei, include un mic vârf pilot, care poate fi fragil, așa că aveți nevoie de o aliniere constantă, de alimentare corectă și ar trebui să evitați forțarea acestuia.

Pe scurt, atunci când aveți nevoie de sprijin de încredere și rezultate de strunjire concentrică, un burghiu central este unul dintre cei mai inteligenți pași mici pe care îi puteți face înainte de a începe tăierea adevărată.

Foraj de localizare vs. Foraj de centru

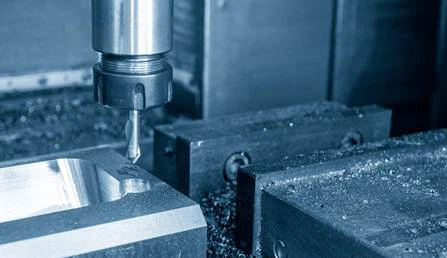

Cele mai bune cazuri de utilizare pentru mașini de găurit

Când ar trebui să vezi întotdeauna

Ar trebui să observați când contează locația găurii, când sunt implicate toleranțe-de poziție adevărată strânse, modele de șuruburi-găuri sau găurire adâncă, unde o mică eroare de intrare devine o mare ratare. Localizarea vă ajută, de asemenea, atunci când utilizați burghie mai lungi, găuriți materiale dure sau vedeți ciobirea frecventă a vârfurilor.

Spotting pe suprafețe curbate sau unghiulare

Dacă începeți pe o rază, pielea de turnare sau o față înclinată, localizarea este aproape obligatorie. Un burghiu spot creează un loc stabil, astfel încât burghiul dvs. elicoidal nu va derapa sau merge în lateral. Păstrați stick-ul-scurt și localizați suficient de adânc pentru a forma un con curat.

Când puteți sări peste spotting

Adesea, puteți sări peste reperarea dacă utilizați un burghiu scurt, configurația este rigidă, cu o curgere mică și suprafața este plată și curată. Dacă precizia este încă în derivă, adăugați spotting înapoi; este de obicei mai ieftin decât relucrare.

Cele mai bune cazuri de utilizare pentru burghie de centru

Întoarcere între centre

Ar trebui să utilizați un burghiu central atunci când intenționați să întoarceți o piesă între centre sau dacă aveți nevoie de sprijin pentru contrapunctură pe o piesă de prelucrat lungă și subțire. Orificiul central de 60 de grade oferă centrului dvs. viu/mort un loc adecvat, îmbunătățind concentricitatea, reducând deformarea și ajutându-vă să evitați vibrațiile în timpul tăierilor mai grele.

Stiluri comune de foraj central

Veți vedea în mod obișnuit Tipul A (de bază), Tipul B (cu o adâncitură mai mare pentru mai mult suport) și Tipul R (forma de rază pentru o rezistență mai bună). Alegerea corectă depinde de cât de mult sprijin aveți nevoie și de cât de agresivă va fi virajul dvs.

Sfaturi pentru foraj central pentru a evita ruperea pilotului

Păstrați alinierea perfectă, folosiți o avans constantă și nu forțați pilotul. Minimizați scoaterea-uneltei, localizați suprafața curată și opriți-vă după ce formați locul central corect. Supraforarea crește riscul.

Cum să alegi instrumentul potrivit

Alegeți după mașină și funcționare

Începe cu ceea ce faci. Dacă forezi pe unmoara CNCși aveți grijă de locația găurii, utilizați un burghiu pentru a preveni mersul forului. Dacă sunteți pe un strung și aveți nevoie de sprijin pentru contrapunt sau de întoarcere între centre, utilizați un burghiu pentru a face un scaun central de 60 de grade.

Alegeți în funcție de material și scule

Potriviți instrumentul la configurația și materialul dvs. În cazul oțelurilor dure sau al lucrărilor de-volum mare, burghiele cu punct din carbură vă oferă rigiditate și rezistență la uzură dacă mașina dvs. este stabilă. Pentru configurații mai puțin rigide sau tăieturi întrerupte, HSS este mai îngăduitor. Păstrați cursul scăzut și rămâneți-scurt.

Alegeți după cerințele de găuri

Poziția adevărată-strânsă, găurile adânci sau locul de pornire în unghi/curbat primul. Găuriți mai întâi centrul de lucru de strunjire lung și subțire. Potriviți întotdeauna unghiul de găurire punctual cu burghiul dvs. elicoidal.

Concluzie

Dacă doriți găuri precise și mai puține burghie sparte, cheia este simplă: utilizați un burghiu pentru a bloca locația găurii pe morile CNC și utilizați un burghiu de centru pentru a crea un adevărat loc de 60 de grade pentru suportul contrapuntului pe strunguri. Potriviți unghiul de găurire punctual cu burghiul elucidat, mențineți configurația rigidă și veți reduce mersul forajului, zgomotul și relucrarea rapidă. Ai nevoie de ajutor pentru a alege? Trimiteți GreatCNC materialul dvs., dimensiunea găurii și unghiul punctului de găurire și recomandați bine instrumentul potrivit și cotați rapid.
