Descriere

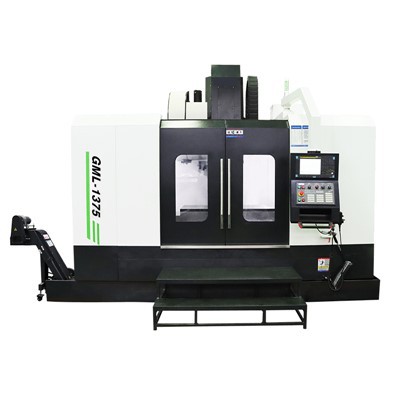

Descrierea mașinii centrului de frezare verticală

Mașina verticală a centrului de frezare este un echipament crucial în orice magazin de mașini, conceput pentru lucrări de precizie -. Cu orientarea sa verticală a fusului, excelează la crearea de tăieturi detaliate și forme complexe de deasupra piesei de prelucrat. Construcția robustă a mașinii asigură stabilitatea și reduce vibrațiile, ceea ce duce la rezultate precise și consistente. Această mașină este capabilă să gestioneze diverse sarcini, cum ar fi frezarea, forajul și atingerea, deci este cunoscută pentru versatilitatea sa. Indiferent dacă este utilizat pentru loturi mici sau pentru producția de scară mare -, mașina de frezare verticală oferă performanțe fiabile, ceea ce îl face un instrument indispensabil în fabricație.

Caracteristici structurale ale mașinii cu cadru vertical

Seria verticală CNC Centre de prelucrare a CNC este proiectată pe baza majorității mărcilor majore de sistem CNC, care funcționează perfect cu unități de sistem și tipuri de motoare de la majoritatea companiilor majore de sistem CNC. A fost proiectat pentru proceduri complexe și multiple, cu scopuri mari de precizie -. Această serie se potrivește perfect oricărei industrii care necesită diferite tipuri de mașini -unelte, instrumente de tăiere, echipamente tehnologice sau orice industrie care angajează producție de loturi care necesită mai multe ori de prindere și reglare, cum ar fi electronică, utilaje, automobile, aviație sau construcții navale.

Japan NBK Cuplaj/Japonia NSK Rulment Taiwan PMI Diametru exterior 50mm C3 Grad -șurub de bile
1..
2. Caseta - Proiectarea modului în partea din spate a capului fusului, structura triunghiulară, z - Axa 6 slider suport, super rigid.
3. Instalați Taiwan φ155 Rigiditate ridicată BBT50, 6000rpm, 6 rulmenți, design de duze de răcire.
4. Trei - Axa Travel x: 1300/y: 750/z: 680 Rezervat pentru instalarea scărilor liniare optice.
5. Axa y - este susținută de 4 Ghid liniar liniar german Rexroth pentru rigiditate și precizie.
6. Masa de lucru: 1360*700 mm
7. BF Cutie de viteze. Opțional cutia de viteze BF italiană, abilitate super de tăiere, funcții de angrenaj ridicat și scăzut, schimbare de viteză fără trepte.
Răul este realizat din fontă de înaltă calitate HT300.

Caracteristici structurale

Model			GML-1890
Subiect	Specificații	Unități
Voiaj	Axa X/Y/Z.	milimetru	1800x900x600
	Nasul fusului la masă de lucru	milimetru	150-750
	Centrul de fusuri pentru coloană	milimetru	950
	Trei - Ghid axa	/	X/Y Roller Linear Guideway & Z Way Box
Masa de lucru	Mărimea de lucru (L*W)	milimetru	2000x900
	Încărcare maximă a tabelului	Kg	1600
	Slot t -	milimetru	5-22x165
Ax	Conic al axului	tip	BBT-50
	Viteza fusului	RPM	6000
	Tipul de acționare a fusului	/	Centură
Hrăniți	Traverse rapide (X/Y/Z)	m/min	20/20/10
Hrăniți	Tăiere Feedrate (X/Y/Z)	m/min	10
Schimbător de scule	Schimbător automat de scule	/	Tip de braț
	Tipul de instrument	tip	BT50
	Capacitate de stocare a sculelor	Bucată	24
	Max. Diametrul sculei (adiacent)	milimetru	105
	Max. Diametrul sculei (gol)	milimetru	200
	Max. Lungimea sculei	milimetru	350
	Max. Greutatea sculei	Kg	15
	Timp de schimbare a sculelor	Sec	4.9
Motor	Motor fus	Kw	18.5
Motor	Itree - axa motor SEIW	Kw	7.0/4.5/4.5
Precizie	Precizie	milimetru	±0.005/300
Precizie	Repetabilitate	milimetru	±0.003
Puterea necesară	Cerința de putere	Kva	35
Puterea necesară	Cerința de presiune a aerului	kg/cm²	6^8
Alţii	Dimensiuni externe (lwh)	milimetru	4850x3222x3034
Alţii	Greutate brută	t	16.5
