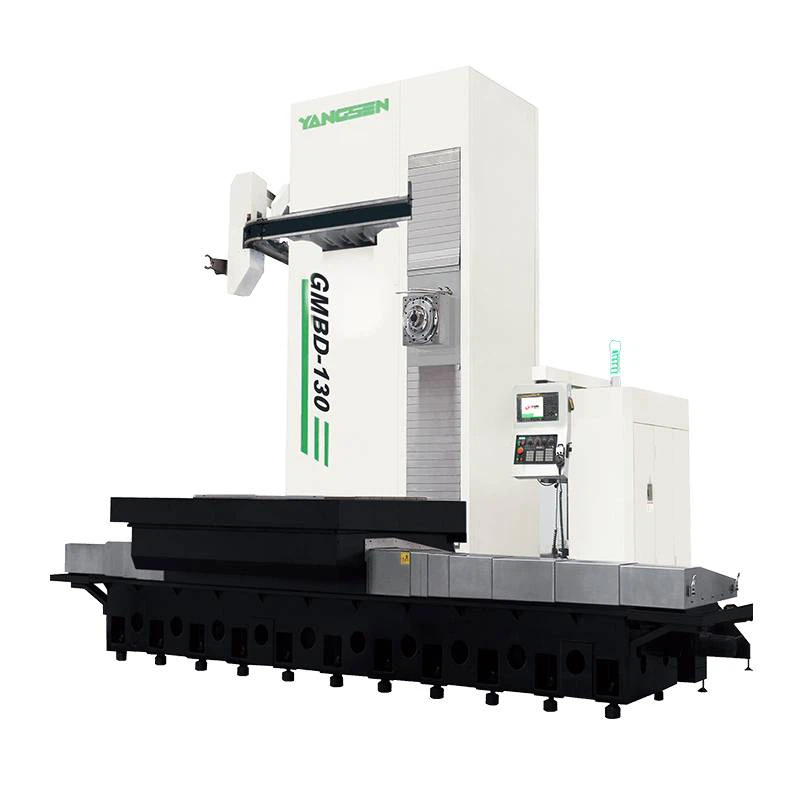

Mașinile de moară de plictisire orizontală CNC sunt ridicate - Mașini de mașini care integrează tehnologia de control numeric pe computer. Sunt versatile și importante în fabricarea modernă. Nu numai că îmbunătățesc eficiența procesării, dar asigură și o precizie ridicată și o calitate ridicată a produselor. Odată cu avansarea continuă a tehnologiei, domeniul de aplicare al centrelor de prelucrare orizontale de plictisire și frezare va fi extins în continuare, iar tehnologia va continua să se îmbunătățească și să se îmbunătățească.
Tabel - tip de tip; coloană montată pe pat; Structura încrucișată a ghidului de șa;
Structura compactă și de rigiditate.
Sunt disponibile diverse opțiuni pentru a mări gama de prelucrare. High - rezistență și ridicat - Speed Linear Roller Ghid șinele și alimentarea rapidă pot ajunge.
Piesele de mașini -unelte aparțin unei mărci celebre a unei fabrici celebre și sunt configurația de top din industrie.
Parametri
|
Proiect |
Specificații |
Unitate |
GMBD-130/20T |
|
Voiaj |
Axa X/Y/Z/W. |
mm |
4000/3200/2000/700 |
|
Distanța de la linia centrală a fusului la suprafața mesei de lucru |
mm |
0-3000 |
|
|
Distanța de la fusul fusului față până la centrul de masă |
mm |
60-2260 |
|
|
Forma de urmărire |
Roller Ghid Rail |
||
|
Masă de lucru |
Dimensiunea tabelului (l*w) |
mm |
2500*2500*25T |
|
Capacitatea maximă de încărcare a bancului de lucru |
kg |
10000 |
|
|
Indexarea tabelului |
Nu/ mm |
0.001 |
|
|
Ax |
Gaură tapetă a axului (model/dimensiuni de instalare) |
mm |
BT50 |
|
Viteza fusului |
RPM |
3000 |
|
|
Modul de acționare a axului |
Centură (cutia de viteze) |
||
|
Diametrul barei plictisitoare |
mm |
130 |
|
|
Hrană |
Axa X/Y/Z Furaj rapid |
m/ min |
2010/10/10 |
|
Tăierea furajelor |
mm/ min |
10000 |
|
|
Schimbător de instrumente (opțional) |
Metoda schimbării instrumentelor |
tip de urmărire |
|
|
Manipulează specificațiile |
tip |
BT50 |
|
|
Capacitatea instrumentului |
instrumente |
40 |
|
|
Diametru maxim al sculei (instrument de proximitate) |
mm |
125 |
|
|
Diametrul maxim al sculei (fără instrument adiacent) |
mm |
250 |
|
|
Lungimea maximă a sculei |
mm |
500 |
|
|
Greutate maximă a sculei |
kg |
25 |
|
|
Cel mai rapid timp de schimbare a sculelor |
Sec |
14 |
|
|
Motor |
Motor fus |
kw |
AII30/7000 |
|
Trei - Motor Servo Axis |
kw |
AIF40/3000/AIF40B/3000/AIF40/3 000/Aif22/3000 |
|
|
Tăierea motorului pompei de apă |
m/h-m |
4-60 |
|
|
Precizie (ISO 230-2-1997) |
Precizia poziționării |
mm |
0.01 |
|
Repetabilitate |
0.005 |
||
|
Cerința de putere |
Cerințe de putere |
Kva |
80 |
|
Cerințe de sursă de aer |
Kg/cm² |
6^8 |
|
|
Alte |
Lungime*lățime*înălțime |
mm |
7900*6100*6100 |
|
Greutate |
t |
54 |
Accesorii standard
|
Revista de instrumente |
Tapping rigid |
Lumină de lucru cu LED dual |
Suflarea aerului din nasul fusului |
|
Sistem de lubrifiere automată |
Sistem de măsurare |
Ax |
Nivelarea șuruburilor și a tampoanelor |
|
Sistem de control CNC |
Rezervor de lichid de răcire și tavă |
Sistem de scule |
Tabel rotativ |
Opțiuni
|
Tabel rotativ/Axa a 4 -a |
High - Sistem de răcire de presiune |
Sistem automat de măsurare a pieselor de lucru |
Sistem de amortizare a vibrațiilor |
|
Incintă |
Presetator de instrumente |
Sistem de control al temperaturii |
Sistem de măsurare a sondelor automate |
