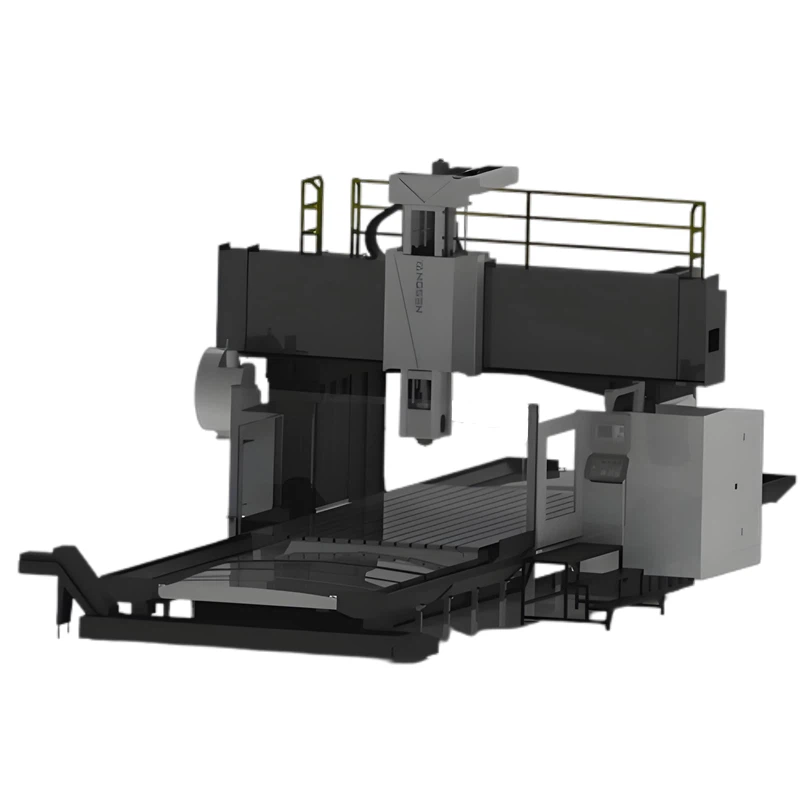

Precision Double - Coloana CNC Center de prelucrare, echipat cu un ax glisant, o bibliotecă de instrumente automatizate și un cap de prelucrare unghiular multi -, este foarte potrivit pentru prelucrarea pieselor mari cu geometrii complexe. Mașina -unelte are o structură stabilă și poate menține o precizie excelentă a prelucrării chiar și în termen lung - termen ridicat - operațiuni de prelucrare a intensității, asigurând astfel eficiența maximă a producției.
Caracteristică
1. Proiectarea mașinii -unelte adoptă o structură de coloană dublă -, care oferă suport puternic și asigură stabilitatea atunci când purtați sarcini de tăiere grea.
2. Proiectarea fusului glisant permite ca fusul să se deplaseze rapid și precis în timpul procesului de procesare, îmbunătățind eficiența procesării.
3. Sistemul automat de bibliotecă de instrumente permite înlocuirea rapidă și precisă a instrumentelor, reduce timpul de oprire și îmbunătățește continuitatea producției.
4. Configurația capului de procesare a unghiului multi - unghiul poate ajusta flexibil unghiul de procesare pentru a satisface diverse cerințe complexe de procesare.
5. Structura generală a mașinii -unelte a fost optimizată pentru a menține precizia procesării și pentru a asigura calitatea produsului chiar și în condițiile lungi - și condiții de lucru mari -.
Parametri de centru de tip gantry
|
Model |
GMM-3028 |
||
|
Subiect |
Specificații |
Unități |
|
|
Voiaj |
Axa x - |
milimetru |
3000 |
|
Y - axa |
milimetru |
2800 |
|
|
Z - axa |
milimetru |
1000 (opțional 1250/1500) |
|
|
Nasul fusului la masă de lucru |
milimetru |
350-1350 |
|
|
Trei - Ghid axa |
X/y Ghid liniar de încărcare grea Z - Axis Square - Tip RAM |
||
|
Lățimea ușii |
2800 |
||
|
Tip de memorie RAM |
Pătrat - tip RAM (500x500) |
||
|
Masa de lucru |
Mărimea de lucru (L*W) |
milimetru |
3400*2200 |
|
Încărcare maximă a tabelului |
t |
10 |
|
|
Slot t - |
milimetru |
11-28*200 |
|
|
Ax |
Tipul fusului |
tip |
BBT-50 |
|
Fus RPM |
RPM |
6000 |
|
|
Tipul de acționare a fusului |
DDS |
||
|
Hrăniți |
Traverse rapide (X/Y/Z) |
m/min |
2010/10/10 |
|
Tăiere Feedrate (X/Y/Z) |
m/min |
8 |
|
|
Schimbător de scule |
ATC |
24 (opțiune: 40/60) |
|
|
Motor |
Motor fus |
Kw |
22/26 (140-286 nm) |
|
Trei - Motor Servo Axis |
Kw |
3/3/3 (38/36/36 nm) |
|
|
Precizie |
Precizie |
milimetru |
0.03/0.025/0.015 |
|
Repetabilitate |
milimetru |
0.02/0.02/0.01 |
|
|
Puterea necesară |
Cerința de putere |
Kva |
45 |
|
Cerința de presiune a aerului |
kg/cm² |
6^8 |
|
|
Alţii |
Dimensiuni externe (l*w*h) |
milimetru |
8800*6050*5820(6320) |
|
Greutate brută |
t |
45 |
|
Accesorii standard
|
Sistem de lichid de răcire a axului |
Tapping rigid |
Lumină de lucru cu LED dual |
Cutie trecută |
|
Sistem de lubrifiere automată |
Schimb de căldură pentru dulap electric |
LED 3 Lumina de avertizare a culorilor |
Nivelarea șuruburilor și a tampoanelor |
|
Semi - Gardă închisă |
Dual - Tip șurub Transportor de cipuri |
Transportor de cipuri de tip lanț și coș |
M30 Oprire automată |
Opțiuni
|
Scară liniară optică |
Sonda pieselor de lucru |
Sistem de ceață de ulei |
Manual/semi - Auto 90 cap de frezare |
|
CTS |
Sistem transportor de cipuri |
Skimmer de ulei |
Sistem de măsurare a sondelor automate |
|
20T/40T/60T ATC |
Tabel rotativ |
