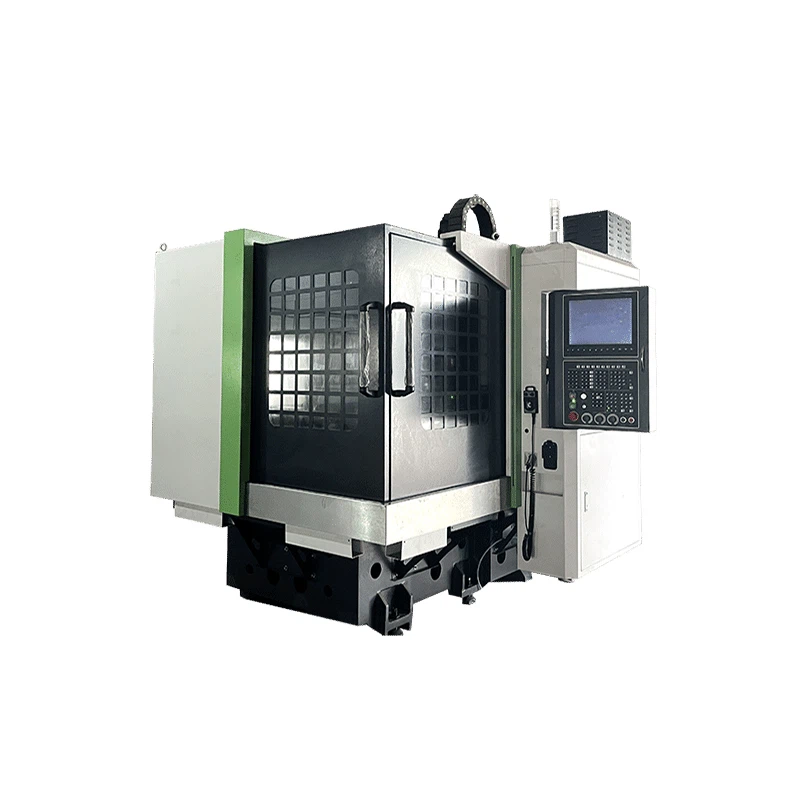

CNC Graving Machine GM - 770 este un semi - centru de prelucrare verticală închisă cu X, Y și Z Trei - Axis Servo Control Direct. Are trei ghiduri de bilă liniare -}. Ghidurile au sarcină - capacitate de rulare, întindere largă și precizie ridicată, ceea ce le face potrivite pentru sarcini grele. Are o structură compactă și o dimensiune rezonabilă. Fusul este condus de un servo printr -o centură sincronă. Poate realiza o prindere o singură dată a diferitelor părți, cum ar fi discuri, plăci, cochilii, came și matrițe. Poate efectua foraj, frezare, plictisire, extindere, reaming, atingere rigidă și alte procesări, care pot satisface producția de loturi medii și mici de produse.
Caracteristica Mașinii de frezare a gravurii
1. Adoptați cel mai recent sistem E80A de la Mitsubishi, Japonia, cu viteză mare, cu precizie ridicată și stabilă
performanţă;
2. Configurația standard este echipată cu un mecanism de perforare a cipului înconjurător;
3. Piesele de mașină -unelte aparțin mărcilor celebre de fabrici celebre.
4. Sistemul japonez Mitsubishi CNC;
Prelucrarea pieselor de probă
Parametrii mașinii de frezare a gravurii CNC
|
Model |
GM-770 |
||
|
Subiect |
Specificații |
Unități |
|
|
Voiaj |
Axa X/Y/Z. |
mm |
700/700/350 |
|
Nasul fusului la masă de lucru |
mm |
175-525 |
|
|
Trei - Ghid axa |
/ |
Ghid liniar |
|
|
Lățimea ușii |
/ |
740 |
|
|
Masa de lucru |
Mărimea de lucru (L*W) |
mm |
700*700 |
|
Încărcare maximă a tabelului |
kg |
400 |
|
|
Slot t - |
mm |
5-16x120 |
|
|
Ax |
Conic al axului |
tip |
ER32 |
|
Viteza fusului |
RPM |
24000 |
|
|
Tipul de acționare a fusului |
/ |
Construit - în |
|
|
Hrăniți |
Traverse rapide (X/Y/Z) |
m/min |
15/15/12 |
|
Tăiere Feedrate (X/Y/Z) |
m/min |
12 |
|
|
Schimbător de scule |
Schimbător de scule |
/ |
Carusel Servo ATC |
|
Motor |
Motor fus |
kw |
7.5 |
|
Trei - Motor Servo Axis |
kw |
0.85/0.85/1.3 |
|
|
Precizie |
Precizie |
mm |
±0.005 |
|
Repetabilitate |
mm |
±0.003 |
|
|
Puterea necesară |
Cerința de putere |
Kva |
12 |
|
Cerința de presiune a aerului |
kg/cm² |
6^8 |
|
|
Alte |
Dimensiuni externe (l*w*h) |
mm |
2100x2500x2550 |
|
Greutate brută |
t |
4.2 |
|
Care sunt precauțiile pentru utilizarea CNC Machine?
Funcționare sigură
Mențineți zona de lucru curată și ordonată și evitați petele de resturi și petrol. Respectă procedurile de funcționare a mașinii -unelte și procedurile de funcționare sigure.
Inspecția mașinii -unelte
Verificați dacă diferitele componente ale mașinii -unelte sunt normale înainte de a porni mașina pentru a vă asigura că nu există scurtcircuit sau scurgeri.
Setarea programului și a parametrilor:
Conform caracteristicilor materialului de procesare și piesei de lucru, setați în mod rezonabil parametrii de tăiere, cum ar fi viteza de tăiere, viteza de alimentare, adâncimea de tăiere etc.
Gestionarea instrumentelor:
Alegeți instrumente adecvate și asigurați -vă că instrumentele sunt ascuțite și intacte
Piesa de lucru:
Asigurați -vă că piesa de lucru este fixată corect și ferm pe mașini -unelte pentru a evita mișcarea sau căderea în timpul procesării.
Răcire și lubrifiere:
În conformitate cu cerințele de procesare, utilizați lichidul de răcire în mod rezonabil pentru a reduce temperatura de tăiere și a prelungi durata de viață a sculei.
Verificați și înlocuiți lichidul de răcire în mod regulat pentru a preveni contaminarea lichidului de răcire.
